Moja Antena ARROW

Antena Arrow do łączności satelitarnych 2/70 cm

Materiały do tej antenki nabyłem w CASTORAMIE, hurtowni elektrycznej, no i wykorzystałem swoje dodatki. Acha stojak to z biedronki, kupiony dawno jakieś 3 lata temu ale z przeznaczeniem własnie do takiej antenki.

Inspirację pobrałem ze stronki kolegi Darka SP7DPT

http://sp7dpt.tk/www/arrowantena.htm

Materiały jakie użyłem to:

- rura kwadratowa o 15x15 (CASTORAMA)

- pręty aluminiowe fi 5mm  (CASTORAMA)

- śrubki podkładki oraz podkładki sprężynujące (CASTORAMA)

- Listwy zaciskowe dwurzędowe "16 kwadrat"  (jakaś hurtownia elektryczna w Inowrocławiu)





Kostka elektryczna dwurzędowa "12-tka" do przewodów 16 kwadrat.

Z kostki będą nam potrzebne tylko elementy łączące mosiężne, śrubki są za krótkie do naszych celów.

Oczywiście zestaw śrubek, podkładek, podkładek sprężynujących.

Pamiętajcie nie wyrzucajcie pojemniczków od śrubek , one przydadzą się później

Przy moim zastosowaniu boomu z rury kwadratowej 15 x 15, śrubki M4x20 w zupełności wystarczą.

Poniżej kilka zdjęć pokazujących montaż uchwytów



Jak widać na zdjęciach powyżej, zastosowałem po dwie podkładki na śrubę tak ażeby śruba delikatnie się wżarła w element mocowany. Niezastosowanie podkładek wiązało by się z koniecznością podpiłowania, czy też obcięcia części śruby.
Tak się dobrze złożyło, że element mosiężny z kostki ma też długość 15 mm co pokrywa się z boomem.

Mocowanie elementu w uchwycie można łatwo policzyc :
(Długość elementu (w mm)- 15mm)/2 = co daje nam odległość od końca elementu do początku uchwytu  mosiężnego.



Zdjęcie ukazuje nam zamontowany element dla 70 cm, uchwyt czeka na element na 2 m.

Widok na umocowany element na boomie.

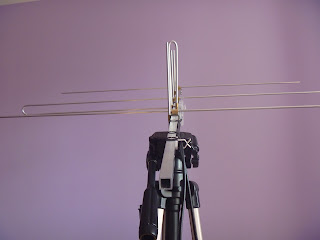

Złożona antena na statywie fotograficznym.

Wspomniałem wcześniej o niewyrzucaniu pojemniczków, ja je użyłem w ten sposób jak powyżej

Na razie tyle, w przyszłości umieszczę jeszcze kilka zdjęć z pleneru :).
Jeszcze czekam na duplekser.  Również zamieszczę zdjęcia

25 maj 2012
Witam ponownie.
Otrzymałem od kolegi Macieja SQ4KOO, duplekser w wersji SMD.
Na stronie http://k0lee.com/duplexer.htm jest pełen opis tego duplekserka
Jest to wersja VE2ZAZ (ve2zaz.net)
Zdjęcie poniżej

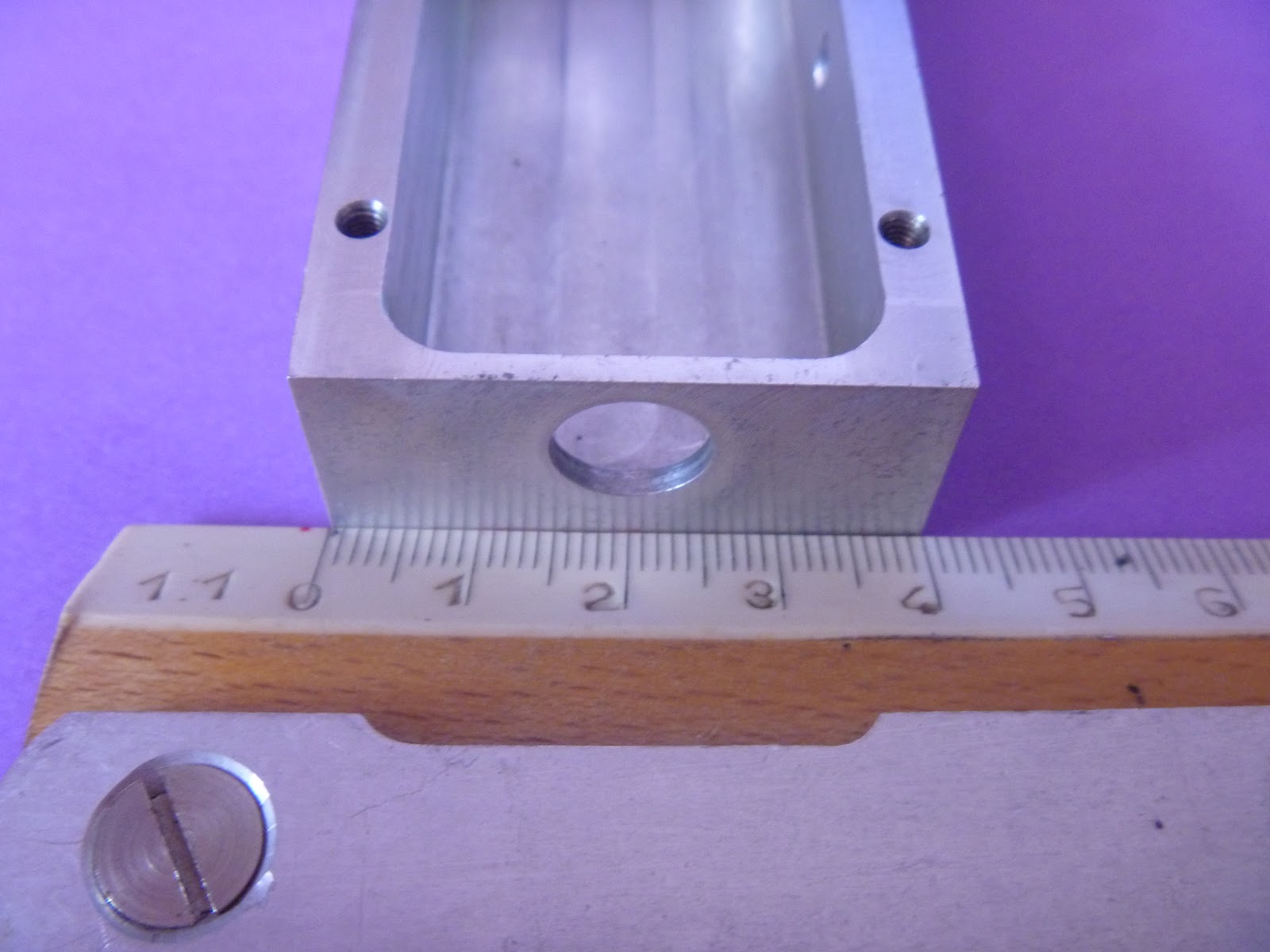

Całość postanowiłem umieścić w obudowie aluminiowej. Obudowę kiedyś dostałem od znajomego w starym QRL'u, przeleżała w piwnicy ...hmmm dobre 8 lat :).

A całość jeszcze przed złożeniem wygląda następująco:



Jutro postaram się jeszcze umieścić zdjęcia z powierconego i złożonego wstępnie dupleksera.

Pozdrawiam

28.05.2012

Witam.

Tak jak obiecałem wrzucam zdjęcia złożonego i przygotowanego do zamontowania na antenie dupleksera.

Zdjęcia poniżej:

I to na tyle na razie.

Pozdrawiam\
